FBT/PLC型分光器瀏覽次數：3590次  最近更新：2020-05-19 18:28:10

分光器是組建PON網絡的一個組件，是一個連接OLT和ONU的無源設備，它的功能是分發下行數據，并集中上行數據。分光器帶有一個上行光接口，若干下行光接口。從上行光接口過來的光信號被分配到所有的下行光接口傳輸出去，從下行光接口過來的光信號被聚合到唯一的上行光接口傳輸出去。只是光信號從上行光接口轉到下行光接口的時候，光信號強度/光功率將下降，從下行光接口轉到上行光接口的時候，同樣如此。各個下行光接口出來的光信號強度可以相同，也可以不同。

分光器工作原理：在單模光纖傳導光信號的時候，光的能量并不完全是集中在纖芯中傳播，有少量是通過靠近纖芯的包層中傳播的，在兩根光纖的纖芯足夠靠近的話，在一根光纖中傳輸的光的模場就可以進入另外一根光纖，光信號在兩根光纖中得到重新的分配。

分光器損耗

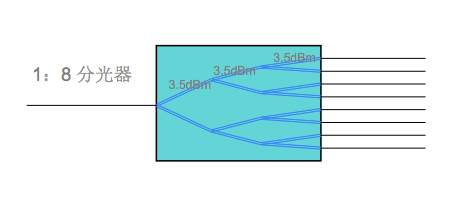

1、光功率損耗與光分支的數量相關，每次1：2 的分光產生3.5dB的損耗；
2、光功率的損耗大小決定了可傳輸的距離；
3、帶寬 vs成本：平均每戶的可用帶寬取決于光分比的大小，光分比越大則OLT每戶分攤成本越低。

分光器類型
分光器按照制造工藝的不同,分光器主要分為兩大類：FBT型(熔融拉錐式分光器)和PLC型(平面光波導功率分光器)。

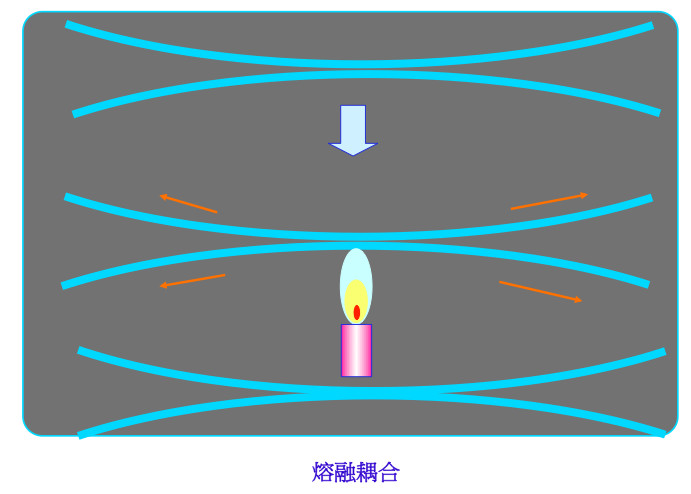

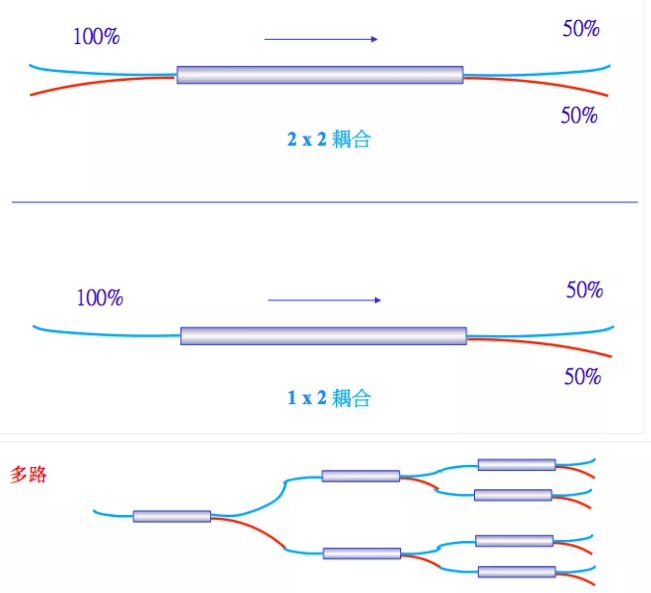

熔融拉錐技術是將兩根或多根光纖捆在一起，然后在拉錐機上熔融拉伸，拉伸過程中監控各路光纖耦合分光比，分光比達到要求后結束熔融拉伸，其中一端保留一根光纖(其余剪掉)作為輸入端，另一端則作為多路輸出端。

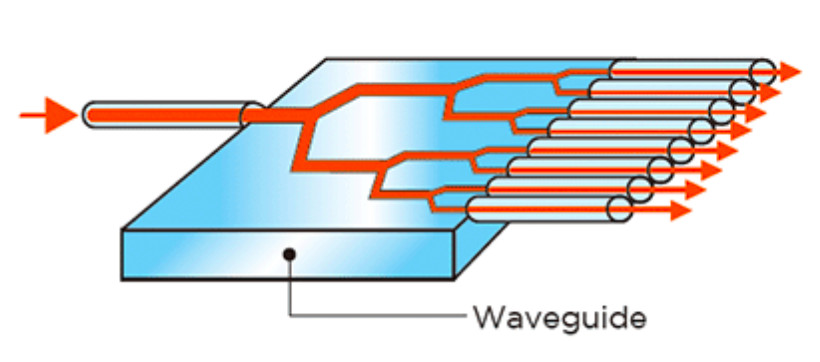

平面光波導技術是基于光學集成技術的，利用半導體工藝制作光波導分支器件，分路的功能在芯片上完成。

PLC型分光器工藝原理：

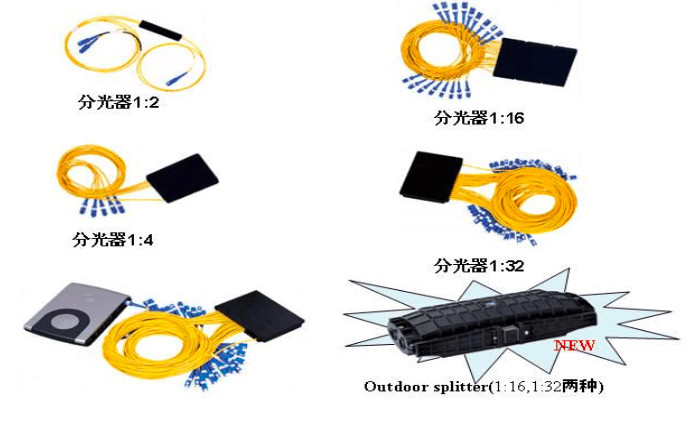

按照應用范圍劃分可分為：盒式分光器、托盤式分光器、機架式分光器、壁掛式分光器等。
盒式分光器主要應用于機房ODF架內，光纜交接箱內等。
