最近常看文章中有提到PAM技術（pulse amplitude modulation），即脈沖幅度調制。信號編碼在脈沖的幅度上，由于幅度是一個連續變化的物理量，聽起來這個概念似乎是應用在模擬通信上。為了能夠應用到數字通信中，人們人為地規定振幅大于某個值，對應信號1；振幅小于某個值，對應信號0。

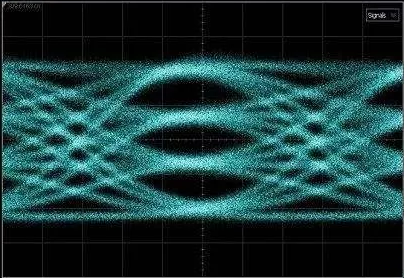

這樣脈沖的振幅就可以和數字通信中的0、1對應起來。實際應用中，振幅對應脈沖的高低電平。一個脈沖對應一個比特，有兩種可能的狀態，這種編碼形式就是PAM2，隨著對通信速度越來越高的要求，很自然地想到如何用單個脈沖傳遞更多的信息，一個脈沖可以對應更多的狀態，PAM4就應運而生。

碼元、波特率、比特、比特率

碼元：在信息傳輸通道中，攜帶數據信息的信號單元叫碼元。在數字通信中常常用時間間隔相同的符號來表示一個二進制數字，這樣的時間間隔內的信號稱為(二進制）碼元。 而這個間隔被稱為碼元長度。值得注意的是當碼元的離散狀態有大于2個時（如M大于2個） ，此時碼元為M進制碼元。

波特率：是碼元傳輸速率單位，表示每秒鐘傳送碼元符號的個數；指數據信號對載波的調制速率，通過不同的調制方法可以在一個碼元上負載多個比特信息。它用單位時間內載波調制狀態改變次數來表示，其單位為波特(Baud)。

比特：二進制數字中的位，信息量的度量單位，為信息量的最小單位。每個0或1就是一個位(bit)，8bit就稱為一個字節（Byte）。

比特率：是數字信號的傳輸速率，用單位時間內傳輸的二進制代碼的有效位(bit)數來表示，即每秒傳送的比特(bit)數，單位是bps(bit/s，每秒比特數）、Kbps(每秒千比特數)、Mbps(每秒兆比特數),此處K和M分別為1000和1000000bps(Bit Per Second，或bit/s)），而不是涉及計算機存儲器容量時的1024和1048576。

波特率與比特率的關系

比特率=波特率X單個調制狀態對應的二進制位數

1 Baud = log2M (bit/s)，其中M是信號的編碼級數。

顯然，兩相調制(單個調制狀態對應1個二進制位)的比特率等于波特率；四相調制(單個調制狀態對應2個二進制位)的比特率為波特率的兩倍；八相調制(單個調制狀態對應3個二進制位)的比特率為波特率的三倍；依次類推。

實例

如果在數字傳輸過程中，用0V表示數字0，5V表示數字1，那么每個碼元有兩種狀態0和1，每個碼元代表一個二進制數字。此時的每秒碼元數和每秒二進制代碼數是一樣的，這叫兩相調制，波特率等于比特率。

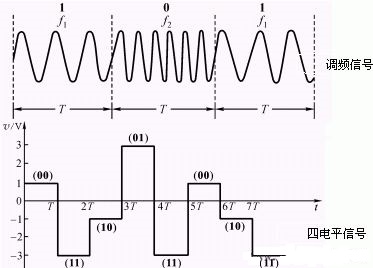

如果在數字傳輸過程中，0V、2V、4V和6V分別表示00、01、10和11，那么每個碼元有四種狀態00、01、10和11。每個碼元代表兩個二進制數字。此時的每秒碼元數是每秒二進制代碼數是一半的，這叫四相調制，波特率等于比特率一半。
