分插復用器瀏覽次數：840次  最近更新：2015-10-23 16:27:09

在電信網絡的接點上，經常需要把部分信號流從節點上“分”出來，或把某些信號流“插”進網絡傳輸系統。這種可以把信號分出來，插進去的設備叫做“分插復用器”，也可以叫做“上下復用器”。 ADM是SDH光同步數字傳送網應用最多的設備。其為在無需分接或終結整個STM-N信號的條件下，能分出和插入STM-N信號中的任何支路信號的設備。

中文全稱：分插復用器

英文全稱：Add-Drop Multiplexer

簡稱：ADM

原理

ADM：分插復用器

分插復用器（ADM：Add/Drop Multiplexer），是 SONET/SDH 網絡的主要組成部分，聯合，或多元，一些較低速數據流進入到一個單束光。ADMs，在接收的一個光信號之上（OC-n/STM-n），被設定丟棄到來的整個信號或丟棄僅僅特定的一部分較低速率的光信號和/或較低速率的準同步數字系列（PDH）信號（T1，T3）。剩余的信號通過。同時，光信號或 PDH 信號能夠被附加來取代丟棄的信號和完成流出的光信號。


分/插復用器（ADM）位于傳輸網絡的轉接站點處，例如鏈的中間結點或環上結點。ADM有兩個線路端口和一個支路端口。兩個線路端口各接一側的光纜（每側收/發共兩根光纖），為了描述方便將其分為西（W）向、東向（E）兩個線路端口。ADM的作用是從線路端口接收的信號中拆分出到達該目的地的低速支路信號，再將一些低速支路信號插進線路信號中并將其傳送到其要到達的目的節點，具體如下圖所示。通過下圖可以了解到ADM設在網絡的中間局點，有東西兩個線路側方向，能夠完成上下支路信號的功能。

OAM結構圖


分插復用器（英文：Add-Drop Multiplexer）


在電信網絡的接點上，經常需要把部分信號流從節點上“分”出來，或把某些信號流“插”進網絡傳輸系統。這種可以把信號分出來，插進去的設備叫做“分插復用器”，也可以叫做“上下復用器”。

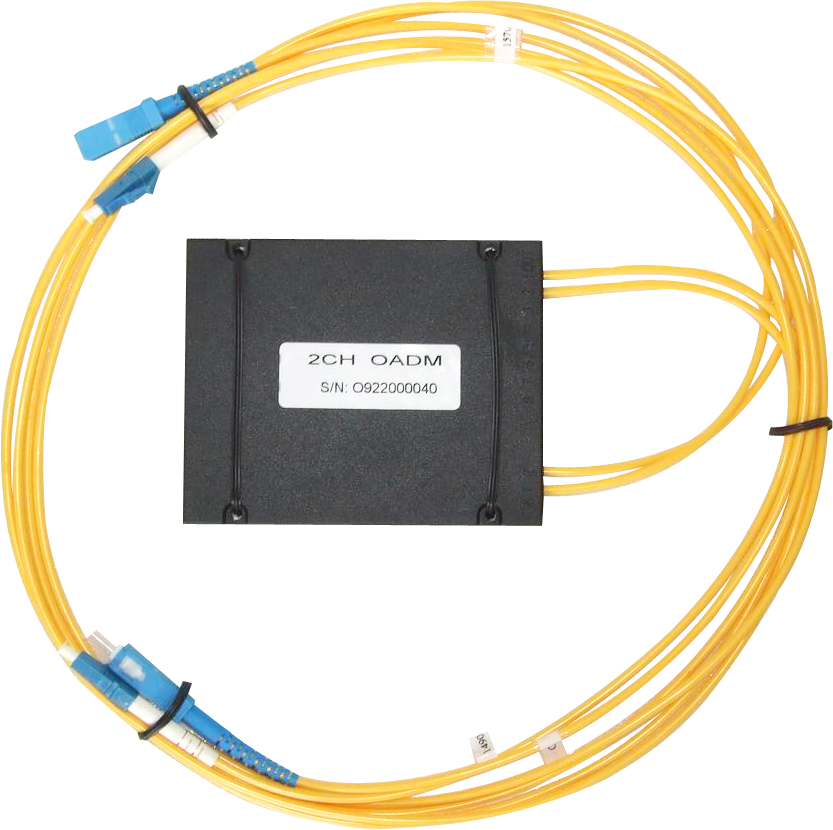

在現代光纖網絡的節點上，可以把某個波長的光信號從傳輸系統中分出來，或是把某個波長的光信號插進該傳輸系統的節點進行傳輸，實現這種把光信號分出來和插進去功能的器件，就叫“光分插復用器”（OADM）。

應用

ADMs 既能夠應用在長距離核心網絡也能夠被用在較短距離的嵌入式網絡。ADM技術的最新變化已經引入，叫做多服務 SONET/SDH（也叫做多服務提供平臺，或 MSPP）設備，其有所有 ADMs 遺留下的性能，但是也能包括交叉連接功能來管理多種光纖環繞在單個底盤上的。這些新的設備能夠替代多種遺留下來的 ADMs 和允許從以太局域網絡直接和一個設備連接。

關鍵詞：通信、電信

參考信息：百度百科
