強度調制瀏覽次數：6112次  最近更新：2020-06-01 16:27:44

直接調制DML

Direct Modulation Laser

直接調制原理最簡單, 信號直接調制光源的輸出光強，激光器出光功率與驅動電流成正比。

但是直接調制最大的問題就是頻率啁啾，使其不適用于更高頻的調制。

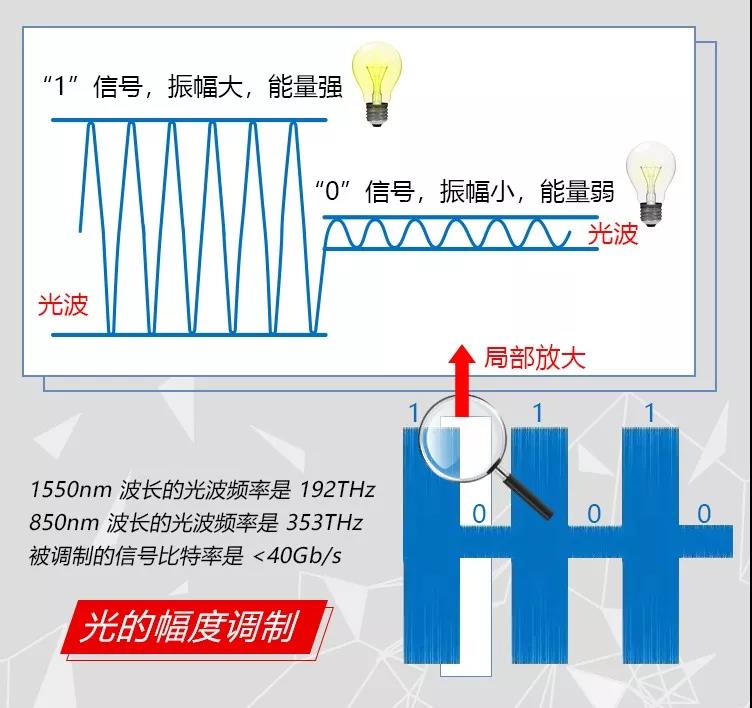

• 調制1的時候，輸入到激光器的電流大，激光器的輸出振幅大，能量大，亮

• 調制0的時候，輸入到激光器的電流小，激光器的輸出振幅小，能量小，暗

用于直接調制的激光器，我們就稱為DML（Direct Modulation Laser）激光器。

外調制EML

External Modulation Laser

用于外調制的激光器，我們就稱為EML（External Modulation Laser）激光器。外調制常用的方式有兩種，一種是EA電吸收，將調制器與激光器集成到一起，激光器的光送到EA調制器，EA調制器等同于一個門，門開的大小由電壓控制。因此可以通過改變電場大小，調整對光信號的吸收率。

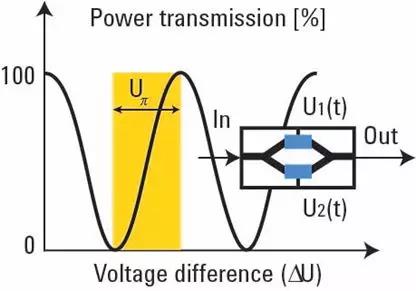

外調制還有一種就是大名鼎鼎的 MZ Mach-Zehnder馬赫-曾德爾調制器。在MZ調制器中，輸入的激光被分成兩路。通過改變施加在MZ調制器上的偏置電壓，兩路光之間的相位差發生變化，再在調制器輸出端疊加在一起。

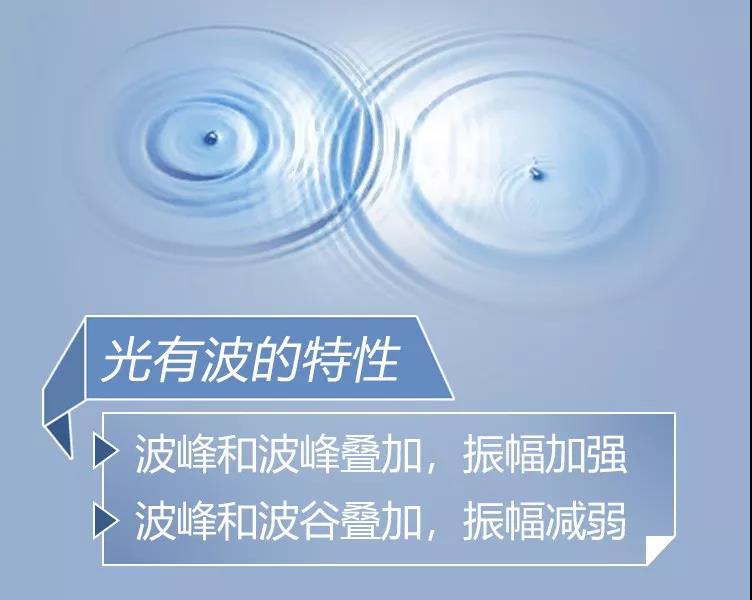

物理學上著名的雙縫干涉實驗證明了光有波的特性↓↓↓

MZ正是利用了光波的這一特性，完成了信號的調制：

• 相差是0度，那么相加以后，振幅就是1+1=2

• 相差是90度，那么相加以后，振幅就是

• 相差是180度，那么相加以后，振幅就是1-1=0

由上面的描述，我們知道，相差變化可以帶來振幅（能量）的變化，從而實現光的強度調制。
