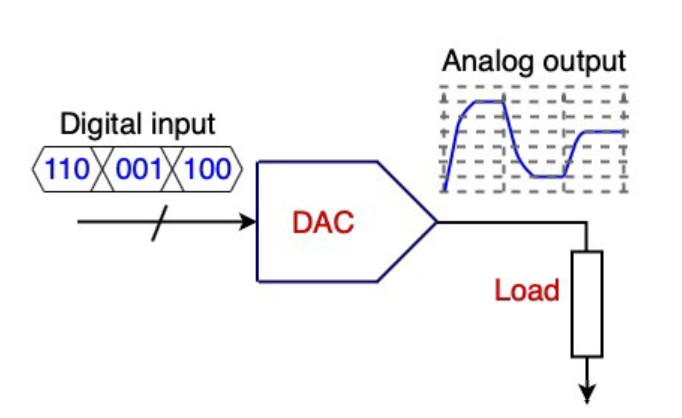

DAC, 顧名思義，就是將數字信號轉變為模擬信號，如下圖所示，

N位的數字信號，對應2^N-1個大小不同的模擬電平。DAC的主要性能指標包括分辨率、最大工作頻率、建立時間、功耗等。

DAC主要由數字寄存器、模擬電子開關、位權網絡、求和運算放大器和基準電壓源（或恒流源）組成。用存于數字寄存器的數字量的各位數碼，分別控制對應位的模擬電子開關，使數碼為1的位在位權網絡上產生與其位權成正比的電流值，再由運算放大器對各電流值求和，并轉換成電壓值。

根據位權網絡的不同，可以構成不同類型的DAC，如權電阻網絡DAC、R–2R倒T形電阻網絡DAC和單值電流型網絡DAC等。權電阻網絡DAC的轉換精度取決于基準電壓VREF，以及模擬電子開關、運算放大器和各權電阻值的精度。它的缺點是各權電阻的阻值都不相同，位數多時，其阻值相差甚遠，這給保證精度帶來很大困難，特別是對于集成電路的制作很不利，因此在集成的DAC中很少單獨使用該電路。

它由若干個相同的R、2R網絡節組成，每節對應于一個輸入位。節與節之間串接成倒T形網絡。R–2R倒T形電阻網絡DAC是工作速度較快、應用較多的一種。和權電阻網絡比較，由于它只有R、2R兩種阻值，從而克服了權電阻阻值多，且阻值差別大的缺點。

電流型DAC則是將恒流源切換到電阻網絡中，恒流源內阻極大，相當于開路，所以連同電子開關在內，對它的轉換精度影響都比較小，又因電子開關大多采用非飽和型的ECL開關電路，使這種DAC可以實現高速轉換，轉換精度較高。
