EDFA 摻鉺光纖放大器瀏覽次數：4497次  最近更新：2019-07-26 09:18:12

EDFA是英文“Erbium-doped Optical Fiber Amplifier”的縮寫,意即摻鉺光纖放大器，是對信號光放大的一種有源光器件。 摻鉺光纖放大器的誕生是光纖通信領域革命性的突破，它使長距離、大容量、高速率的光纖通信成為可能，是DWDM系統及未來高速系統、全光網絡不可缺少的重要器件。其研發和應用，對光纖通信的發展有著重要的意義。

中文全稱：摻鉺光纖放大器

英文全稱：Erbium-doped Optical Fiber Amplifier

簡稱：EDFA

EDFA即摻鉺光纖放大器(Erbium Doped Fiber Amplifier ，縮寫為EDFA)是90年代開始在光纖傳輸系統中應用的新型器件，它的推廣應用為光纖通信技術帶來了一場革命。摻鉺光纖主要在1.55um波段的應用的有源光纖的研究基礎上發展起來的。 前期的工作是研究光纖激光器和研究摻稀土元素光纖，后來發現了在光纖中摻鉺元素能夠實現放大的作用，其工作波長對應于光纖的1.55um傳輸波長，人們用摻鉺光纖制作成功摻鉺光纖放大器。何謂CATV用摻鉺光纖放大器？它的應用狀況如何？


在近幾年來，光纖CATV系統特別是1500nm光纖CATV系統包括模擬系統和數字系統在我們國家迅速發展，摻鉺光纖放大器在光纖CATV系統中也得到了廣泛應用。 功率放大器是在CATV系統的前端將發射機的輸出光放大后再進行分配，以供各方向的光纖干線傳輸用。功率放大器與功率分配器也可考慮做成兩段重復使用。從遠離前端處將光纖干線分支時，可在分支前面接入摻鉺光纖放大器，作為線路放大器，以補償分支損耗。

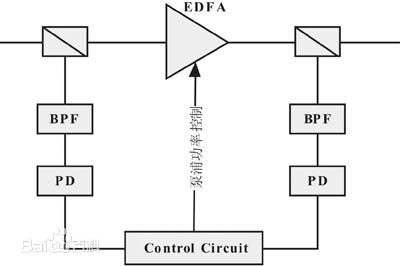

在光纖傳輸網絡管理中如何實現對摻鉺光纖放大器的監控?　光纖放大器作為整個系統的一個功能模塊，納入網管系統的方法一般有兩種：其一是通過光纖放大器的232C接口電路將光纖放大器的性能參數和告警信息傳輸給網管系統，進行統一管理，顯示和處置。其二是由光纖放大器的開關量信息接口向網管系統送開關量信息進行管理顯示。在工程實踐中已采用過這兩種成功的方法。何謂DWDM用增益平坦摻鉺光纖放大器？它的應用狀況如何?　采用在1550nm窗口附近的密集型WDM技術是擴大現有光纖通信能力的最有效的方法。增益平坦型光纖放大器是DWDM傳輸系統的關鍵部件，可以十分有效地解決由于光波分復用/解復用帶來的插入損耗，使WDM系統的中繼問題變得十分簡單。 由于EDFA具有40nm的工作帶寬，它可以同時放大多個波長不同的光信號，因此它可以十分方便地應用于DWDM系統中，補償各種光衰耗。


主要技術指標

項目
EDFA
工作波長(nM)
1545~1555
輸入光功率(dBm)
-5~+10
標稱輸入光功率(dBm)
+3
噪聲系數(dB) (+3 dBm,@1550nM)
3.8~5.5
增益平坦度(dB)
<±0.3
光功率輸出穩定度(dB)
<±0.5
極化靈敏度(dB)
<0.2
極化模式色散(ps)
<0.5
光接頭(IN/OUT)
FC/APC
泵浦工作數量(N)
1∽3
飽和輸出功率(dBm)
13∽25
供電電源(Vac)
115~265（插拔式電源）
供電電源(Vdc)
48（插拔式電源）
工作溫度(℃)
0~50
尺寸(mm)
44×482.6×387



產品系列
1550 -13 （光功率輸出， ≥ 13dBm、20mW）
1550 -14 （光功率輸出， ≥ 14dBm、25mW）
1550 -15 （光功率輸出， ≥ 15dBm、32mW）
1550 -16 （光功率輸出， ≥ 16dBm、40mW）
1550 -17 （光功率輸出， ≥ 17dBm、50mW）
1550 -18 （光功率輸出， ≥ 18dBm、63mW）
1550 -19 （光功率輸出， ≥ 19dBm、80mW）
1550-20（光功率輸出， ≥ 20dBm、100mW）
1550 -21（光功率輸出， ≥ 21dBm、125mW）
1550 -22 （光功率輸出，≥ 22dBm、160mW）
1550 -23 （光功率輸出，≥ 23dBm、200mW）
1550 -24 （光功率輸出，≥ 24dBm、250mW）
1550 -25 （光功率輸出，≥ 25dBm、320mW）
1550 -26 （光功率輸出，≥ 26dBm、400mW）



關鍵詞：EDFA、

參考信息：無
