NRZI 編碼（反向不歸零編碼）瀏覽次數：16171次  最近更新：2019-10-29 15:14:03

NRZI 編碼（Non Return Zero Inverted Code），即反向不歸零編碼。

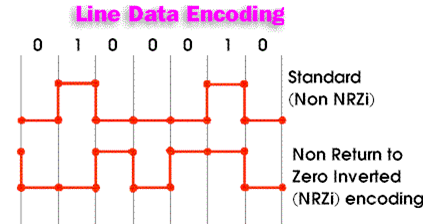

其實NRZI編碼方式非常的簡單，即信號電平翻轉表示0，信號電平不變表示1；例如想要表示00100010(B)，則信號波形如下圖所示：

由圖可以看到，當電平狀態發生變化時，表示的數據為0。在傳輸的數據中，很少出現全1的狀態，故接收端可以根據發送端的電平變化確定采樣時鐘頻率。但是有時候依然會出現數據為全1的狀態，也就是說信號線一直保持一個狀態，這個時候時鐘信號就無法傳輸，接收端就無法同步時鐘信號，這該如何解決呢？解決方式就是在一定數量的1之后強行插入一個0，就是說若信號線狀態一直持續一段時間不變的話，發送端強行改變信號線的狀態，接收端則只需要將這個變化忽略掉就可以了。

例如有一段數據為：11111111 (B)要發送，則整個傳輸線上的電平狀態是這樣的：
