TOSA光發射模塊組件瀏覽次數：2582次  最近更新：2015-11-30 13:39:47

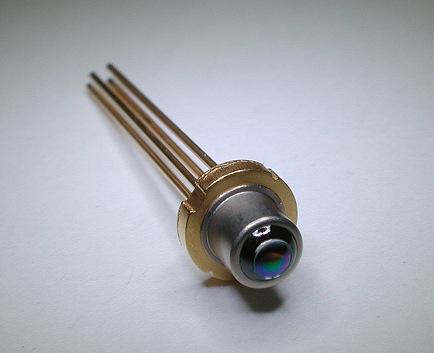

光傳輸模塊分為單模光傳輸模塊與多模光傳輸模塊，在整體產品架構上則包括光學次模塊（Optical Subassembly；OSA）及電子次模塊（Electrical Subassembly；ESA）兩大部分。首先磊晶部分是以砷化鎵（GaAs）、磷化銦（InP）、砷化銦鎵（InGaAs）等作為發光與檢光材料，利用有機金屬氣相沉積法（Metal-Organic Chemical Vapor Deposition；MOCVD）等方式，制成磊晶圓。在芯片制程中，則將磊晶圓，制成雷射二極管。隨后將雷射二極管，搭配濾鏡、金屬蓋等組件，封裝成TO can（Transmitter Outline can），再將此TO can與陶瓷套管等組件，封裝成光學次模塊（OSA）。最后再搭配電子次模塊（ESA），電子次模塊內部包含傳送及接收兩顆驅動IC，用以驅動雷射二極管與檢光二極管，如此結合即組成光傳輸模塊。

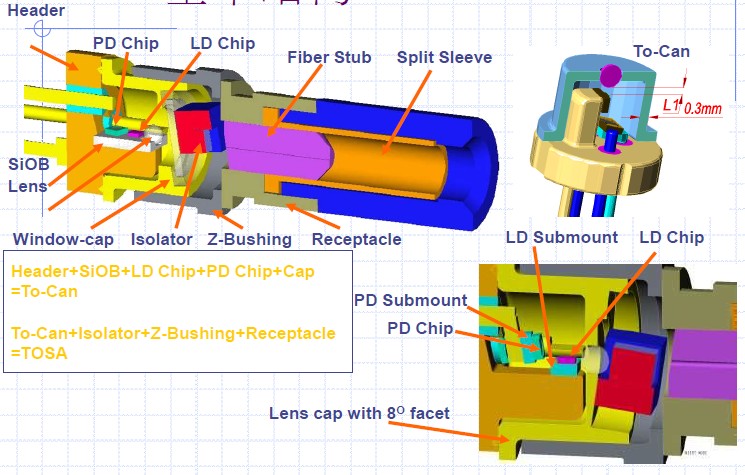

光學次模塊又可細分為光發射次模塊（Transmitter Optical Subassembly ；TOSA）與光接收次模塊（Receiver Optical Subassembly ；ROSA）。
TOSA主要性能指標有，光功率值（Po），中心波長（λc）等。光功率常用單位mW（或uW），例如Po=0.5mW；中心波長的單位nm，常見波長如λc=850nm，λc=1310nm，λc=1490nm，λc=1550nm等。
