光纖配線架/終端盒/分纖箱/ODF配線架瀏覽次數：2661次  最近更新：2020-02-11 12:06:04

光纖配線架、終端盒、分纖箱、ODF配線架是光纖鏈路中光纖連接常用的一些連接件

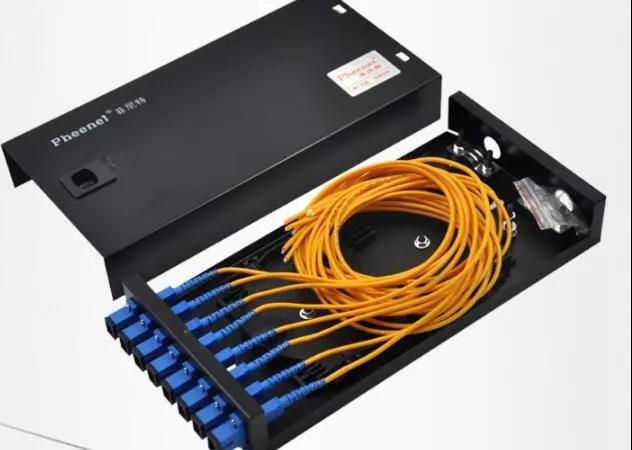

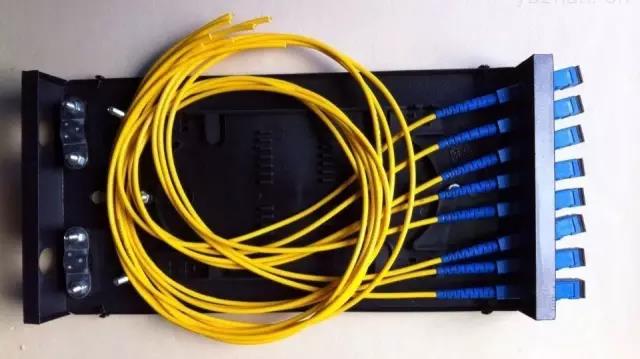

1、光纖終端盒

光纖終端盒是一條光纜的終接頭,他的一頭是光纜,另一頭是尾纖,相當于是把一條光纜拆分成單條光纖的設備 ，安裝在墻上的用戶光纜終端盒，它的功能是提供光纖與光纖的熔接、光纖與尾纖的熔接以及光連接器的交接。并對光纖及其元件提供機械保護和環境保護，并允許進行適當的檢查，使其保持最高標準的光纖管理。

常用端口為8口和12口。
掛墻和桌面使用。
光纖終端盒通常放在水平光纜的末端，從光纖終端盒里通過耦合器接出來的光跳線連接的設備，是離終端（交換設備或PC機)最近的一個接插點，通常是8口。

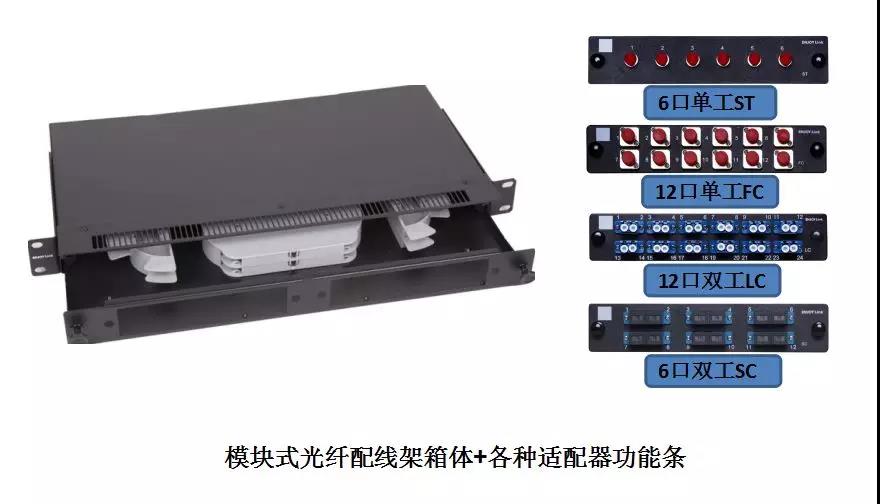

2、光纖配線架

光纖配線架（ODF）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集ODF、DDF、電源分配單元于一體的光數混合配線架，適用于光纖到小區、光纖到大樓、遠端模塊及無線基站的中小型配線系統。

光纖配線架主要分為12口光纖配線架，24口光纖配線架，48口光纖配線架，72口光纖配線架，96口光纖配線架，144口光纖配線架。

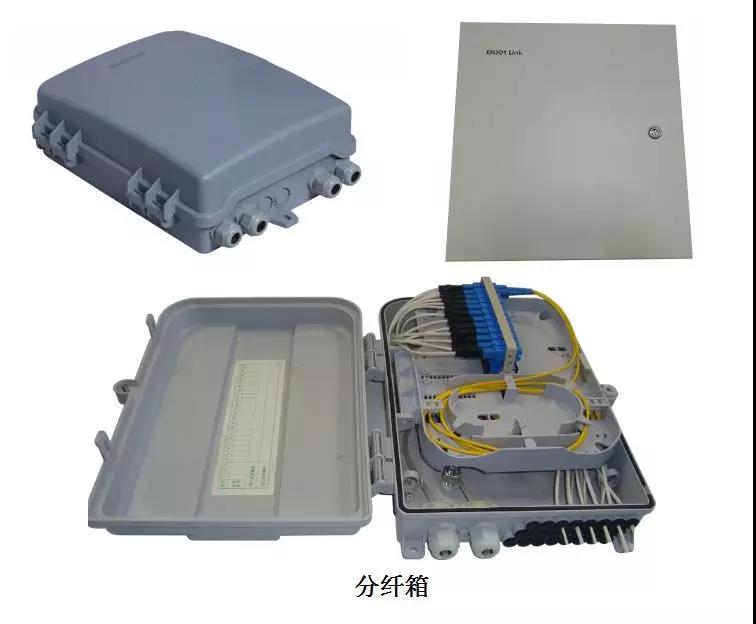

3、分纖箱
分纖箱主要用于FTTB、FTTH中解決纖芯不夠的問題，就是一個光分路器加幾盤融纖盤，一般掛在小區樓梯間的墻壁上或立小區綠化帶中

常規端口 24 或者48口；

一般用于樓道弱電井內；

有時需要加分光器模塊使用。

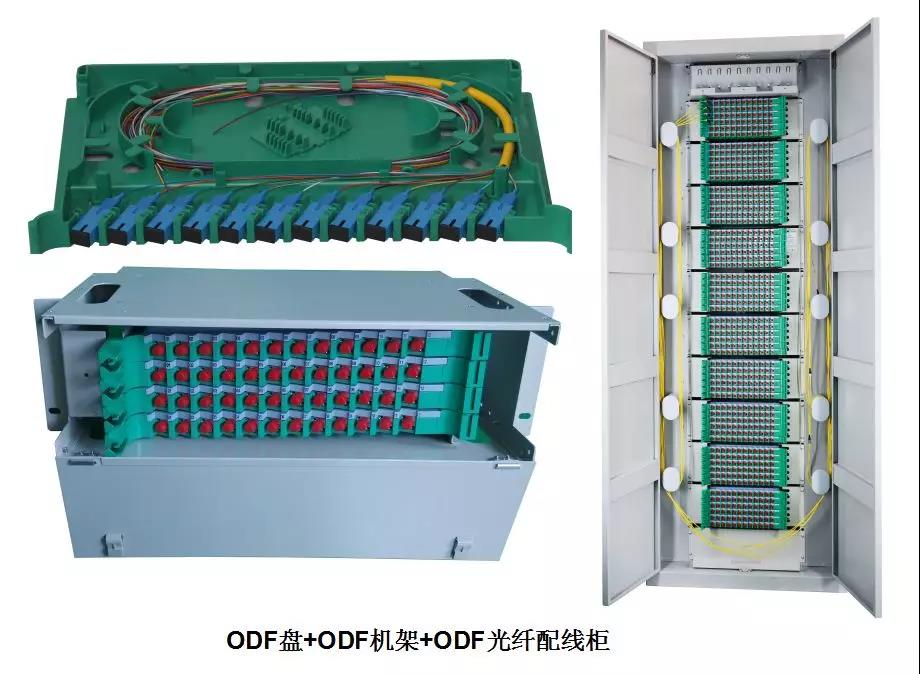

4、ODF配線架
光纖配線架（Optical Distribution Frame）用于光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度等。

ODF主要特點：全模塊化設計，全正面化操作；集熔接與配線于一體，最大限度的高密度化；可安裝于19寸標準機架上； 適用于帶狀和非帶狀光纜；可卡接式安裝FC、SC、ST和LC等多種適配器； 適配器與設備在30°卡接式安裝，既保證了跳線的彎曲曲率半徑，又可避免激光灼傷人眼 操作方便，保護完善；光纜和尾纖均具有2m以上的盤儲空間。

端口 12-1440芯；
主要用于機房，小型區域，FTTH光纖布線；

綜上所述，以上四種配線架的功能作用可以統一歸為：

①固定功能光纜進入機架，對其外護套和加強芯要進行機械固定，加裝地線保護部件，進行端頭保護處理，并對光纖進行分組和保護；

②熔接功能，光纜中引出的光纖與尾纜熔接，將多余的光纖進行盤繞儲存，并對熔接接頭進行保護；

③適配器與連接器能夠靈活插、拔；光路可進行自由調配和測試；

④適當的空間和方式滿足最小彎曲半徑的要求。
