FPC瀏覽次數：2693次  最近更新：2019-09-01 11:52:04

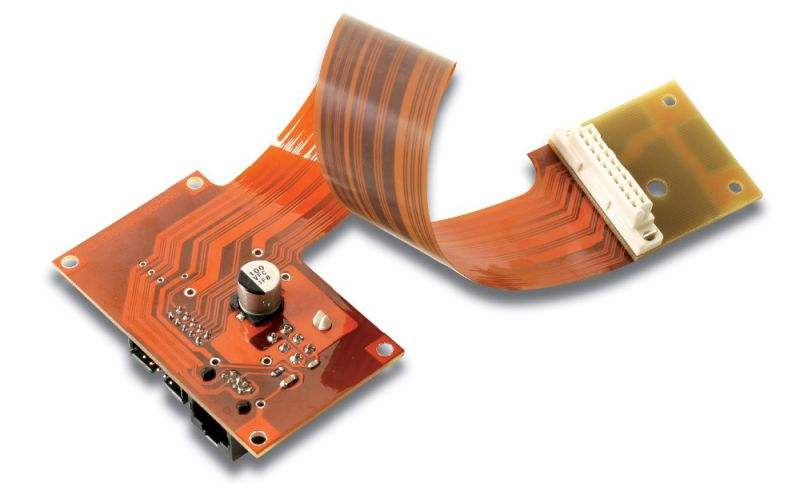

FPC（Flexible Printed Circuit）即柔性電路板，又稱軟性電路板、撓性電路板。 FPC是上世紀70年代美國為發展航天火箭技術發展而來的技術，是以聚脂薄膜或聚酰亞胺為基材制成的一種具有高度可靠性，絕佳曲撓性的印刷電路，通過在可彎曲的輕薄塑料片上，嵌入電路設計，使在窄小和有限空間中堆嵌大量精密元件，從而形成可彎曲的撓性電路。

基本結構（銅箔基板（Copper Film)）:

銅箔：基本分成電解銅與壓延銅兩種. 厚度上常見的為1oz 1/2oz 和 1/3 oz

基板膠片：常見的厚度有1mil與1/2mil兩種.

膠（接著劑）：厚度依客戶要求而決定.

覆蓋膜保護膠片（Cover Film)

覆蓋膜保護膠片：表面絕緣用. 常見的厚度有1mil與1/2mil.

膠（接著劑）：厚度依客戶要求而決定.

離形紙：避免接著劑在壓著前沾附異物；便于作業.

補強板(PIStiffener Film)

補強板： 補強FPC的機械強度，方便表面實裝作業.常見的厚度有3mil到9mil.

膠（接著劑）：厚度依客戶要求而決定.

離形紙：避免接著劑在壓著前沾附異物.

EMI：電磁屏蔽膜，保護線路板內線路不受外界（強電磁區或易受干擾區）干擾。

組成材料:

1、絕緣薄膜

絕緣薄膜形成了電路的基礎層，粘接劑將銅箔粘接至了絕緣層上。在多層設計中，它再與內層粘接在一起。

絕緣薄膜也被用作防護性覆蓋，以使電路與灰塵和潮濕相隔絕，并且能夠降低在撓曲期間的應力，銅箔形成了導電層。

絕緣薄膜材料最為常用的是聚酷亞胺和聚酯材料。聚酰亞胺材料具有非易燃性，幾何尺寸穩定，具有較高的抗扯強度，并且具有承受焊接溫度的能力;聚酯，也稱為聚乙烯雙苯二甲酸鹽，其物理性能類似于聚酰亞胺，具有較低的介電常數，吸收的潮濕很小，但是不耐高溫。聚酰亞胺絕緣薄膜通常與聚酰亞胺或者丙烯酸粘接劑相結合，聚酯絕緣材料一般是與聚酯粘接劑相結合。

2、導體

銅箔適合于使用在柔性電路之中，它可以采用電淀積（Electrodeposited簡稱：ED），或者鍍制。

3、粘接劑

粘接劑除了用于將絕緣薄膜粘接至導電材料上以外，它也可用作覆蓋層，作為防護性涂覆，以及覆蓋性涂覆。兩者之間的主要差異在于所使用的應用方式，覆蓋層粘接覆蓋絕緣薄膜是為了形成疊層構造的電路。粘接劑的覆蓋涂覆所采用的篩網印刷技術。

特性:

        FPC具有配線密度高、重量輕、厚度薄、彎折性好的特點。

1、短：組裝工時短

所有線路都配置完成.省去多余排線的連接工作

2、小：體積比PCB小

可以有效降低產品體積.增加攜帶上的便利性

3、輕：重量比 PCB （硬板）輕

可以減少最終產品的重量

4、?。汉穸缺萈CB薄

可以提高柔軟度.加強再有限空間內作三度空間的組裝

產前處理:

產前預處理有三個方面,首先是FPC板工程評估，主要是評估客戶的FPC板是否能生產，公司的生產能力是否能滿足客戶的制板要求以及單位成本；如果工程評估通過，接下來則需要馬上備料，滿足各個生產環節的原材料供給，最后，對客戶的CAD結構圖、gerber線路資料等工程文件進行處理，以適合生產設備的生產環境與生產規格，然后將生產圖紙及MI（工程流程卡）等資料下放給生產部及文控、采購等各個部門，進入常規生產流程。

生產流程：

雙面板制

開料→ 鉆孔→ PTH → 電鍍→ 前處理→ 貼干膜 → 對位→曝光→ 顯影 → 圖形電鍍 → 脫膜 → 前處理→ 貼干膜 →對位曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→ 沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨

單面板制

開料→ 鉆孔→貼干膜 → 對位→曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→表面處理→沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨

未來改進方向：

1、厚度。FPC的厚度必須更加靈活，必須做到更薄；

2、耐折性?？梢詮澱凼荈PC與生俱來的特性，未來的FPC耐折性必須更強，必須超過1萬次，當然，這就需要有更好的基材；

3、價格?，F階段，FPC的價格較PCB高很多，如果FPC價格下來了，市場必定又會寬廣很多。

4、工藝水平。為了滿足多方面的要求，FPC的工藝必須進行升級，最小孔徑、最小線寬/線距必須達到更高要求。
