MUX和DEMUX瀏覽次數：3600次  最近更新：

光模塊為了獲得更高的傳輸速度，一般有幾種方式：

1、單通道的速率提高，包括提升器件帶寬、使用高級調制格式；

2、多通道傳輸，增加光纖的通道數目，如SR4，SR8，PSM4，DR4都屬于這種；

3、波分復用，將多個波長復用到一根光纖中傳輸，如LR4、CWDM4、FR4、LR8等。

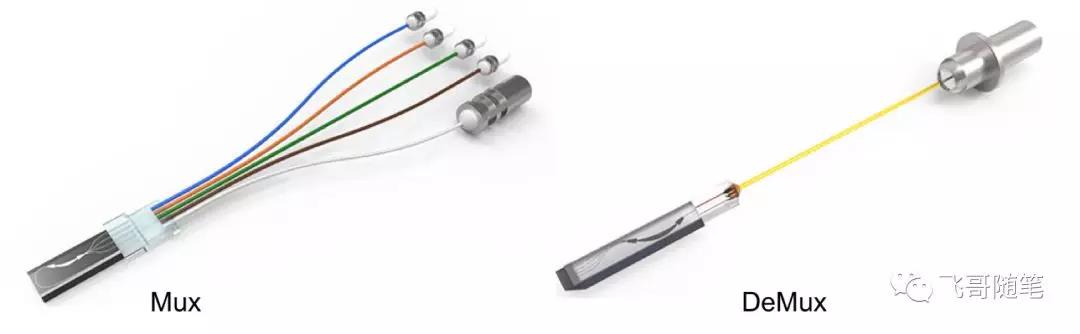

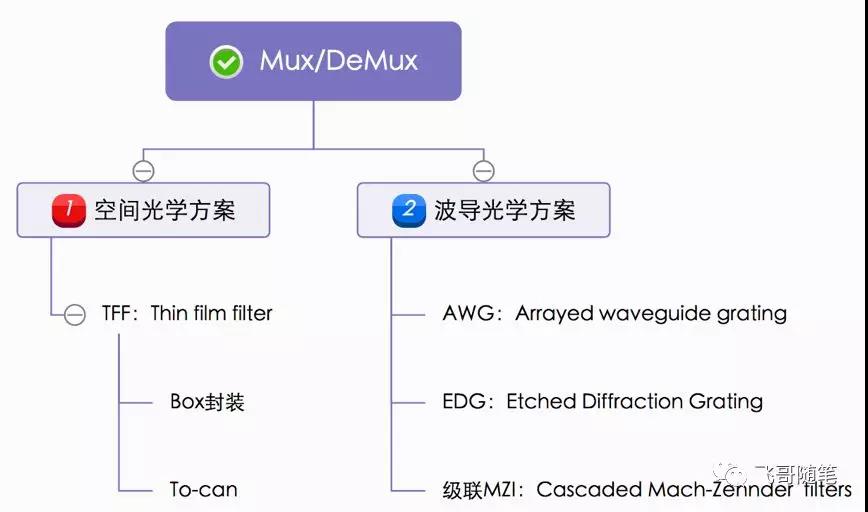

在波分復用光模塊（例CWDM4光模塊）中，Mux/DeMux是核心器件之一。傳統光模塊中，一般采用AWG或者TFF(薄膜濾波片)的方案。在硅光子技術的CWDM4光模塊，發端通常采用硅光集成的EDG或級聯MZI，接收端采用偏振不敏感的DeMux，如基于PLC技術的AWG。

1 對于空間光學方案，一般是指使用薄膜濾波器構成的Mux和DeMux將激光器芯片或者探測器芯片組裝在同一個金屬的組件里。這里的金屬組件就是封裝殼體，主要有Box和TO-CAN兩種。

2 基于AWG的Mux/DeMux

光模塊中另一種常用的Mux/DeMux是基于PLC技術制作的AWG，在發射端，不同波長的光經過透鏡耦合到AWG波導的輸入端，通過AWG將4個波長的光耦合到一根光纖中，在接收端，AWG的輸出端通常拋光成45°角斜角。當多波長的光信號進入AWG后，解復用為4路光，并通過輸出端的斜角折射90°耦合到探測器中。

3 基于EDG的Mux/DeMux

基于EDG的Mux/DeMux通常出現在硅光光模塊中，EDG可以和其他硅光子器件集成在同一個芯片上。硅光波導通常是偏振相關的，基于硅光技術制作的Mux和Demux也都是偏振相關的。

4 基于級聯MZI的Mux/DeMux

級聯Mach-Zehnder型Mux/DeMux具有插損小，光譜的平頂較寬等優點。級聯MZI型Mux/DeMux的結構采用特定分光比的定向耦合器與特定長度的延遲線制作的級聯MZI, 不同波長的光經過多個MZI的干涉，在特定的端口輸出，實現波長的復用和解復用。
