光棒/光纖/光纜瀏覽次數：5924次  最近更新：2019-12-29 23:11:45

光纖產業鏈歸總為光纖預制棒-光纖-光纜，光纖預制棒拉絲制成光纖，光纖加上保護套制成光纜。

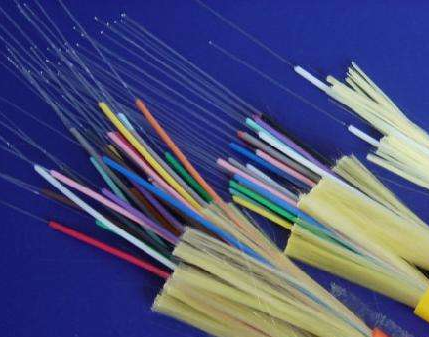

光纖，完整名稱叫做光導纖維，是一種由玻璃或塑料制成的纖維，可作為光傳導工具。目前通信用的光纖，基本上是石英系光纖，其主要成分是高純度石英玻璃。

光棒是光纖預制棒的簡稱，是制造石英系列光纖的核心原材料，用于拉光纖（絲）的玻璃特種預制大棒。

光纜是以一根或多根光纖或光纖束制成符合化學、機械和環境特性的結構。不論何種結構形式的光纜，基本上都是由纜芯、加強元件和護層三部分組成。

1、光棒

光棒一般直徑為幾毫米至幾十毫米，是以鍺礦石和多晶硅為原料，加入氫氣、氦氣等，制成的高純度石英玻璃棒，在產業鏈利潤占比高達70%，是光纖制造的核心。

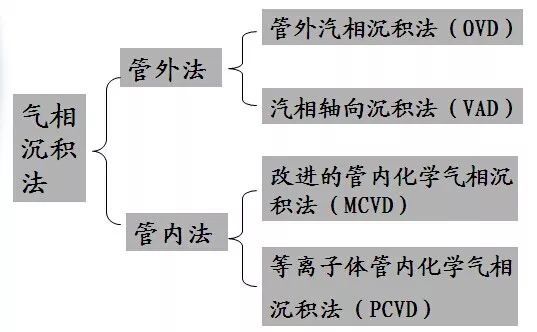

國際上生產石英光纖預制棒的方法有十多種，其中普遍使用，并能制作出優質光纖的制棒方法主要有以下四種，它們統稱為"氣相沉積法"，可按照燒制方式分為"管內法"和"管外法"：

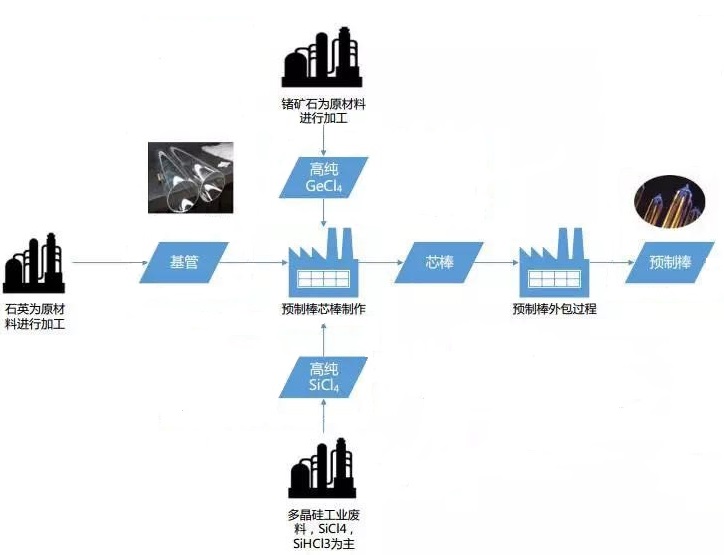

OVD、VAD、MCVD、PCVD等工藝名稱僅僅表示生產預制棒的第一步，即生產芯棒(Core-rod/Primary Preform/Initial Preform)所用的工藝，現實中一般多采取組合工藝。第二步，在芯棒上附加外包層(俗稱外包技術或Overcladding)，制成預制棒。

以MCVD（modified chemical vapor deposition）工藝為例，將由SiCl4（氯化硅）、GeCl4（氯化鍺）和其它化學物質組成的氣態混合物導入到石英玻璃管（包層）中，并在石英管外旋轉加熱，硅和鍺氧化反應，形成SiO2（二氧化硅）和GeO2（二氧化鍺），并駐留在石英管內構成光纖的主要部分。

針對光纖的折射率、膨脹系數和熔點等，可通過氣態混合物的成分濃度來控制。當預制棒冷卻后，要進行質量（折射率）測試。

2、光纖

光纖結構：纖芯和包層是不可分離的，纖芯與包層合起來組成裸光纖。
光纖的制作過程主要分為：預制棒制備、光纖拉絲和測試三個過程。

將預制棒放入光纖拉絲塔，進行拉絲。預制棒經拉絲，被拉成125μm粗細的光纖，并涂上二層樹脂以保護光纖的強度。

光纖拉絲塔內有一個石墨爐，可產生17000-2000度的高溫，使預制棒軟化，再由拉絲輪卷繞而拉成細長的光纖。拉絲塔有一個信息反饋系統，用來反饋爐溫和繞速等，以通過激光測微計來精確控制光纖直徑。

為增強光纖強度，在拉絲過程中還要及時為光纖涂上一層很薄的樹脂，并及時烘干避免相互黏附。
拉絲完成后，還需要對成品光纖進行測試，內容主要包括：抗拉強度、折射率、光纖結構、衰減、信息承載能力（帶寬）、色散、工作溫度和濕度范圍等。

3、光纜

光纜(optical fiber cable)是由光纖經過一定的工藝而形成的線纜。是為了滿足光學、機械或環境的性能規范而制造的，它是利用置于包覆護套中的一根或多根光纖作為傳輸媒質并可以單獨或成組使用的通信線纜組件，是一定數量的光纖按照一定方式組成纜心，外包有護套，有的還包覆外護層，用以實現光信號傳輸的一種通信線路。

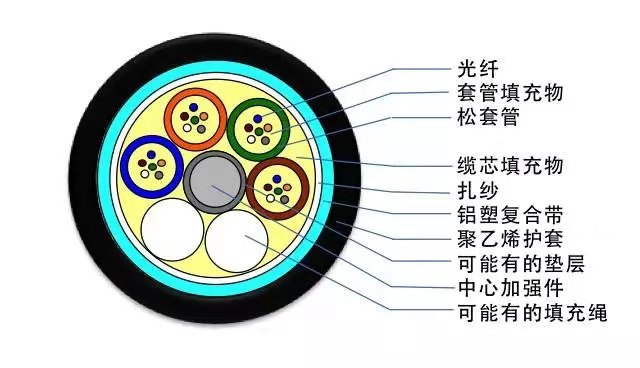

光纜的基本結構一般是由纜芯、加強鋼絲、填充物和護套等幾部分組成，另外根據需要還有防水層、緩沖層、絕緣金屬導線等構件。
